Beschreibung
Technische Daten:
Max. Drehdurchmesser: 640 mm
Drehlänge: 1.185 mm
Zugrohr- Innendurchmesser: 67 mm
Verfahrwege:
x1- Achse: 550 mm
y- Achse: + / – 90 mm
z1- Achse: 1.185 mm
b- Achse: + / – 120 °
x2- Achse: 180 mm
z2- Achse: 1.050 mm
Hauptspindel:
Max. Drehzahl: 5.000 U/min
Antriebsleistung: 21/ 28 kW
Gegenspindel:
Max. Drehzahl: 5.000 U/min
Antriebsleistung: 21/ 28 kW

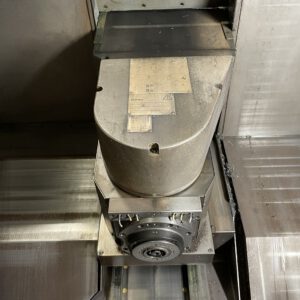

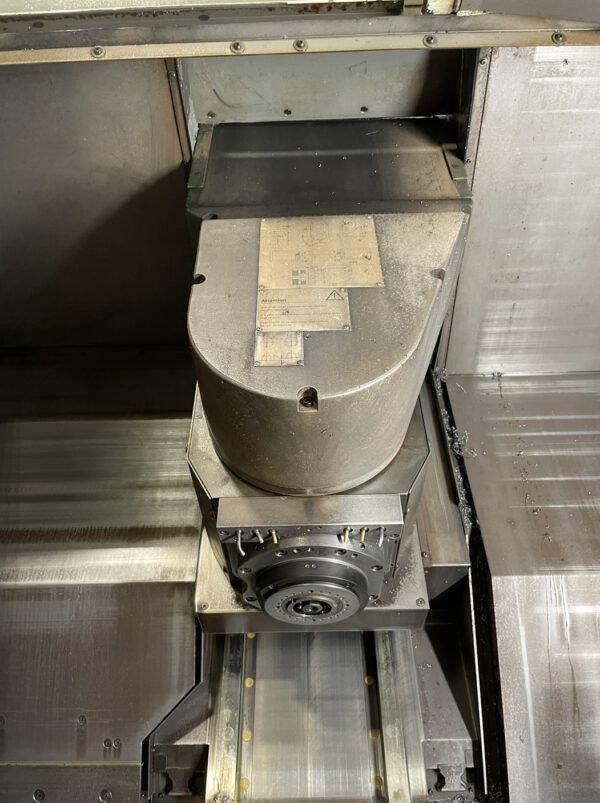

Frässpindel:
Drehzahlbereich: 0 – 12.000 U/min
Indexierung: 1 °
Werkzeugaufnahme: HSK63A
Anzahl der Werkzeugplätze: 46 Pos.
Revolver:
Anzahl der Werkzeughalter: 12 pos.
Aufnahme: 40 mm
Hohlspanneinrichtung: Ø 67 mm

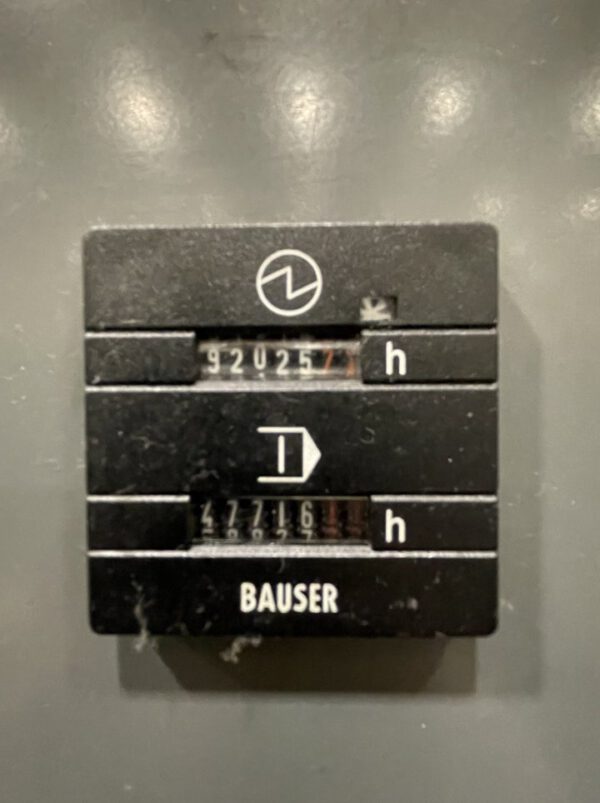

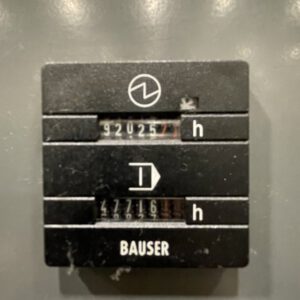

Betriebsstunden: ca. 92.100 h
Spindelstunden: ca. 47.800 h
Technische Merkmale & Zubehör:
– Haupt- und Gegenspindel ISM 76
– c- Achse und Spindelbremse, hydr.
– b- Achse interpolierend und mit hydr. Klemmung
– Werkzeugmagazin mit zusätzlich 4 Beladeplätzen
– Absolute, direkte Wegmesssysteme in allen Linearachsen

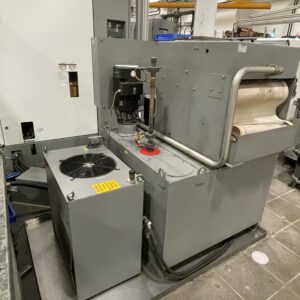

– Kühlmittelbehälter 600 l mit Hebepumpe und Niveauregulierer

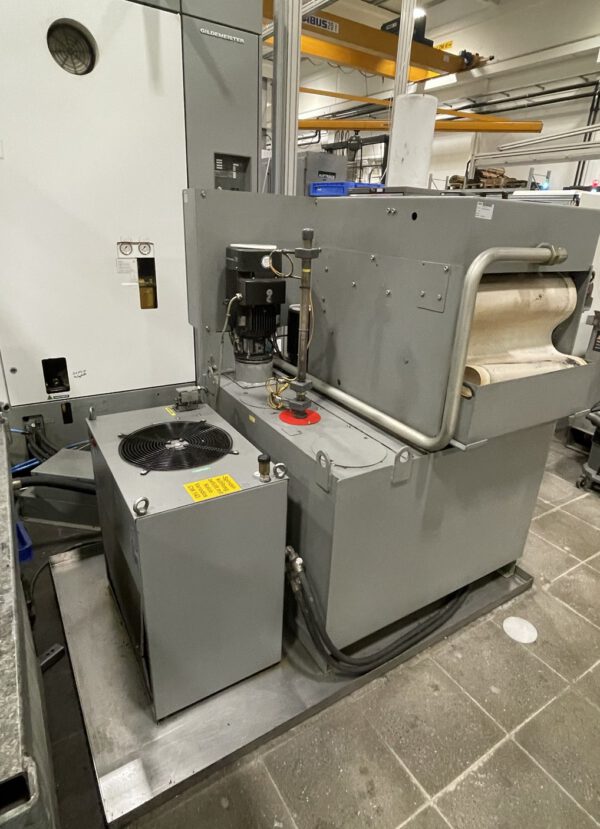

– Kühlmittelreinigung mit Bandfilter, Kühlmittelpumpe 8 bar; 20 l/ min
– Späneförderer
– Vorbereitung für Arbeitsraumabsaugung
– USB- und Ethernet- Schnittstelle
– Werkzeugüberwachungssystem, Fabr. Artis Typ CTM

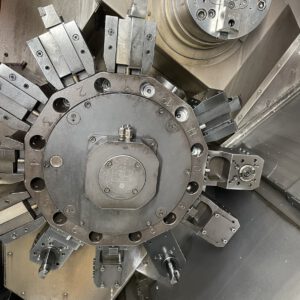

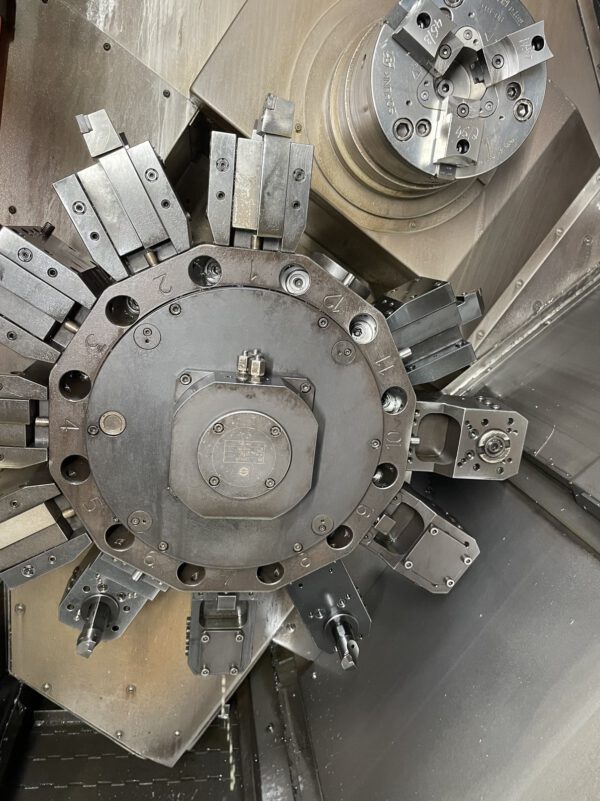

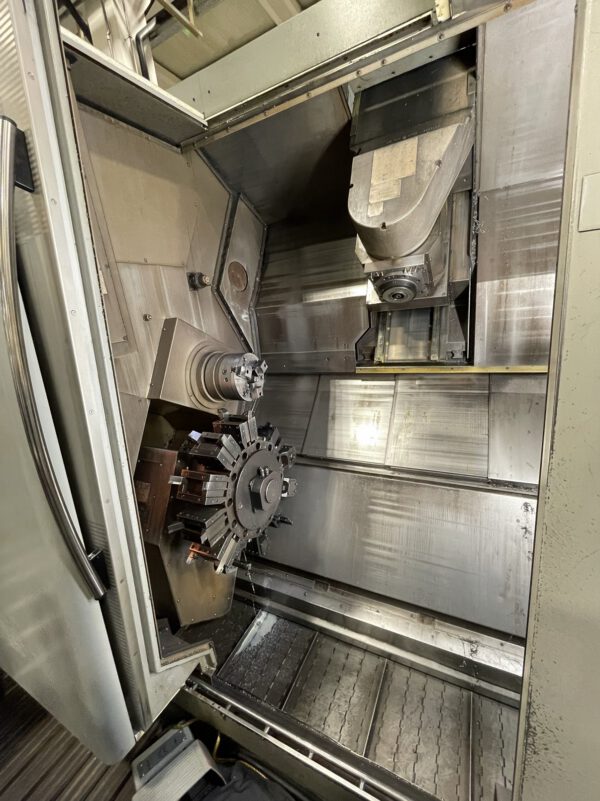

– Sternrevolver mit Werkzeugantrieb, inkl. direkten Wegmesssystemen
– Gegenspindel mit Teilhohlspanneinrichtung, c- Achse und Spindelbremse (hydr.), Feststellbremse
und direktes Wegmesssystem
– Automatische Schiebeschutztür
– Kühlmittelspritzpistole
– Schaltschrankbeleuchtung und Steckdose
– Signalleuchte, 4- farbig
– Reitstockfunktion für die Gegenspindel

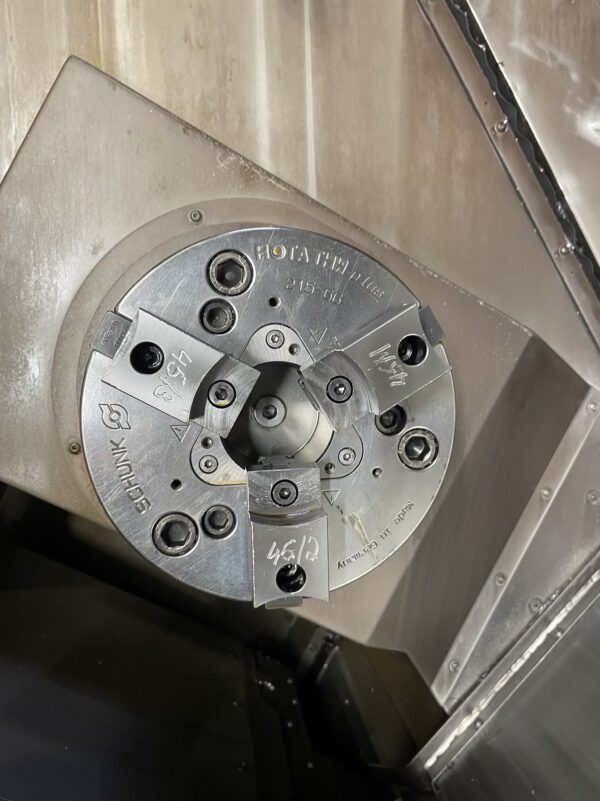

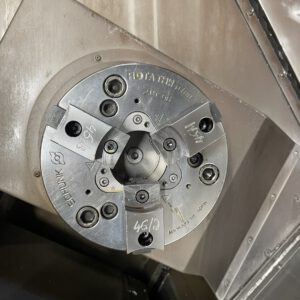

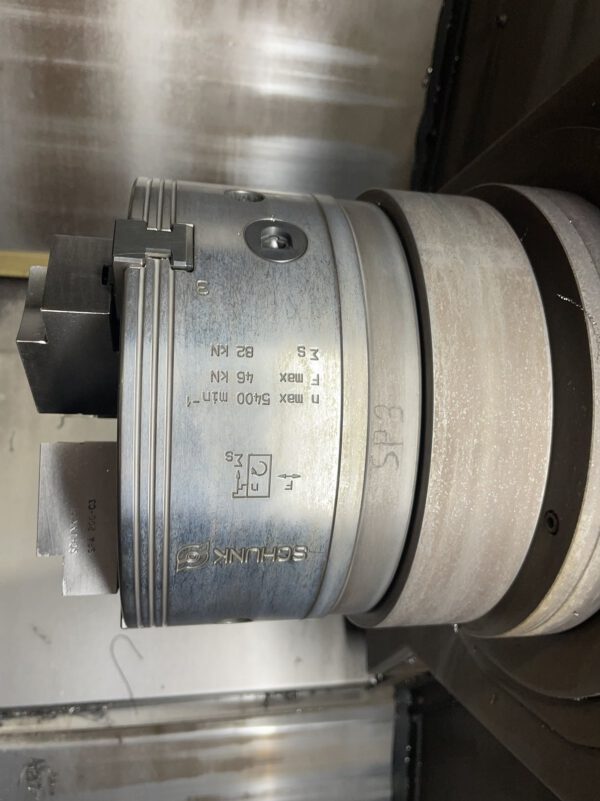

– 2x Dreibacken- Kraftspannfutter, Fabr. Forkardt 30QLC 250-72
– Revolverkopf- Lünette, Bereich 8 – 101 mm
Zubehör, abgebildete Werkzeuge sowie Spannmittel sind nur im Lieferumfang enthalten, sofern dies in den Zusatzinformationen ausdrücklich angegeben ist.
Technische Daten und Angaben sind unverbindlich; Änderungen, Irrtümer sowie Zwischenverkauf vorbehalten.
