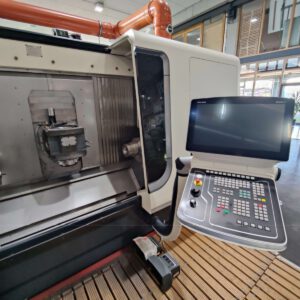

Beschreibung
Technische Daten:
Max. Drehdurchmesser: 340 mm
Drehlänge: 1200 mm
Stangendurchlass: max. 65 mm
Verfahrwege:
x- Achse: 490 mm
z- Achse: 1200 mm
y- Achse: +/- 125 mm
b- Achse: +/- 120 °

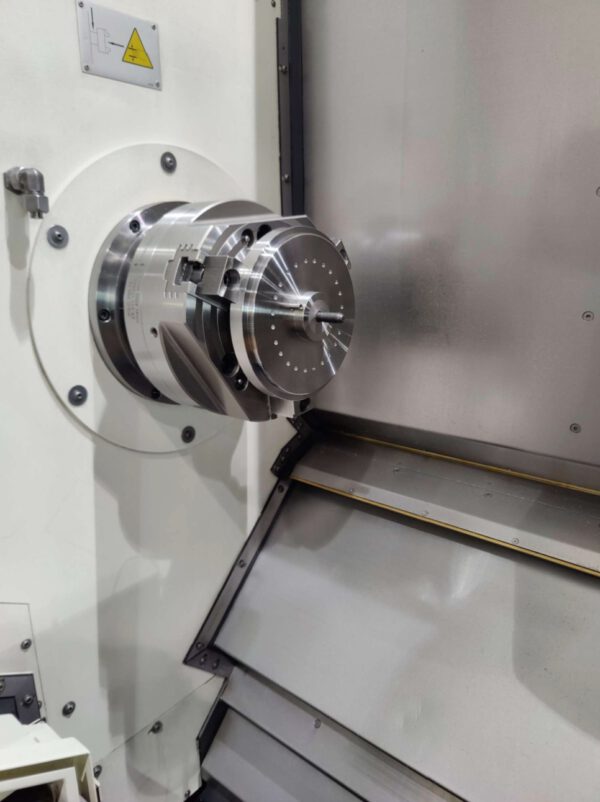

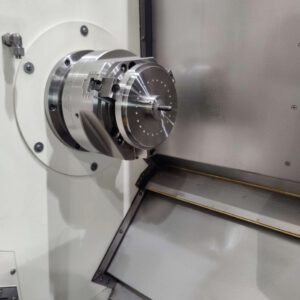

Hauptspindel: ISM 76
Max. Drehzahl: 5.000 U/min
Antriebsleistung: 25/ 34 kW

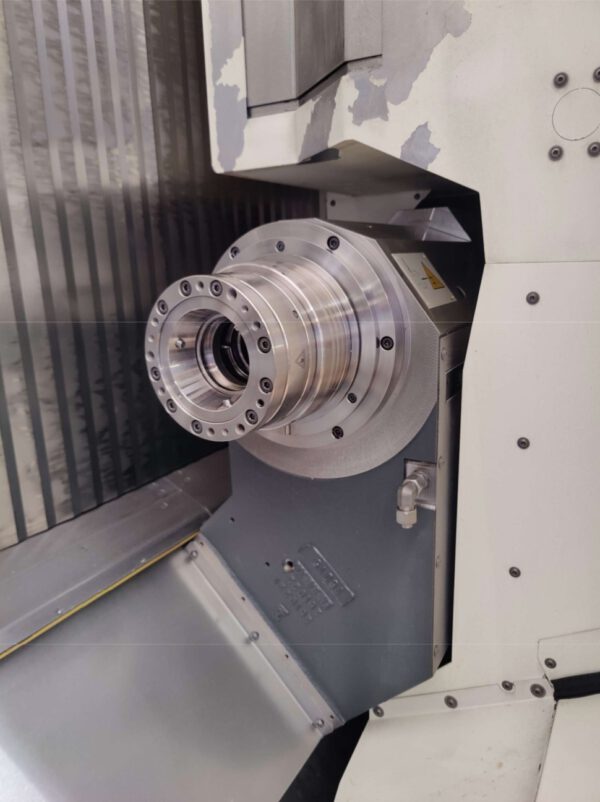

Gegenspindel: ISM 76
Max. Drehzahl: 5.000 U/min
Antriebsleistung: 25/ 32 kW

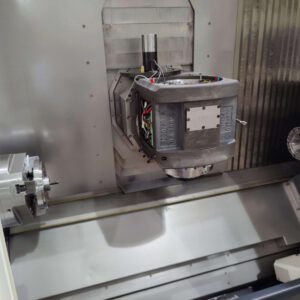

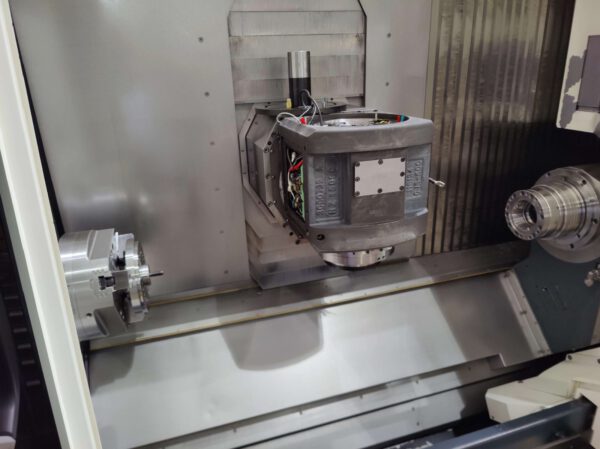

Frässpindel:
Drehzahlbereich: 0 – 20.000 U/min
Antriebsleistung: 19/ 22,5 kW
Werkzeugaufnahme: HSK-A 63
Anzahl der Werkzeugplätze: 80 Pos.
Drehmoment: 85/ 120 Nm
Teilhohlspannvorrichtung: Ø 67 x 700 mm

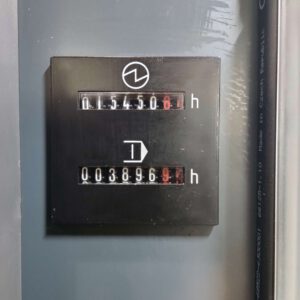

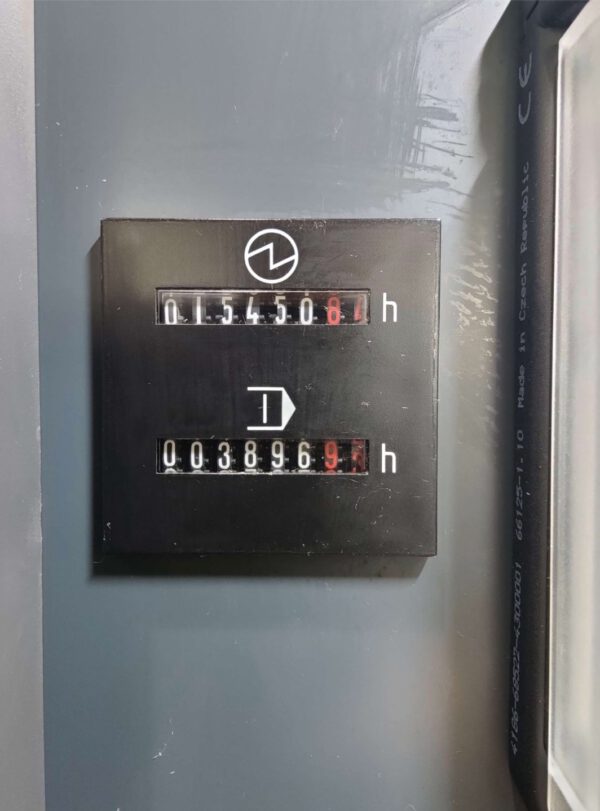

Betriebsstunden: ca. 15.510 h
Spindelstunden: ca. 3.900 h
Technische Merkmale & Zubehör:
– c- Achse und Spindelbremse (hydr.)
– Kreuzschlitten oben mit Dreh-/ Frässpindel mit hydr. Klemmung beim Drehen
– Absolute, direkte Wegmesssysteme in x-, y- und z1- Achse
– Kühlmittelkreis für Werkzeugträgerintern mit Einsatzfilter
– Kühlsystem für Spindelmotoren, Motor Flansche, Dreh-/ Frässpindel, b- Achs- Torquemotor und
Linearführungen
– Gegenspindel ISM 76
– Unterschlitten (z3), AC- Servoantrieb mit Kugelgewindetrieb, absolutes Wegmesssystem
– Kühlmittel durch die Spindel
– Pneumatischer Ausstoßer
– Futterspüleinrichtung, außen
– Reitstockfunktion inkl. Fußschalter, Vorschubkraft 2,5 – 6 kN
– Futterdurchmesser von min. 210 bis max. 250 mm
– Hydraulische Hohlspanneinrichtung Ø 67 mm
– Zugkraft bei P max. 45 bar: 64 kN
– Max. zulässige Drehzahl: 6.000 U/min
– Hohlspindelanschlag, verstellbar
– Differenzdruckspannung für die Gegenspindel
– Scharnierbandspäneförderer
– Hochdruck- Kühlmitteleinrichtung 8/ 20/ 80 bar mit Eintauchkühler
– Kühlmittelbehälter 980l
– 8 bar/ 20 l/min
– Bandfilteranlage
– Hebepumpe mit Niveauüberwachung
– Futterspüleinrichtung an der Hauptspindel, außen
– Futterspüleinrichtung an der Gegenspindel, außen
– Kühlmittelzuführung durch die Gegenspindel
– Anschlussstutzen für Ölnebelabscheider, inkl. Elektroanschluss
– Kühlmittelspritzpistole
– 5- Achsen Simultanbearbeitung
– Technologiezyklus zur Anwendung einer alternierenden Drehzahl
– Sortieren der Werkzeuge im Kettenmagazin
– MPC- Machine Protection Control
– 3D- Datenmodell des Arbeitsraums
– Inprozess Messeinrichtung, Fabr. M+H RWP38.41
– Die Maschine hat eine neue Frässpindel und einen neuen Klemmkasten.
Zubehör, abgebildete Werkzeuge sowie Spannmittel sind nur im Lieferumfang enthalten, sofern dies in den Zusatzinformationen ausdrücklich angegeben ist.
Technische Daten und Angaben sind unverbindlich; Änderungen, Irrtümer sowie Zwischenverkauf vorbehalten.
