Beschreibung
Technische Daten:
Verfahrwege:
x-Achse: 950 mm
y-Achse: 850 mm
z-Achse: 650 mm
c-Achse: 360°
a-Achse: +/- 120°

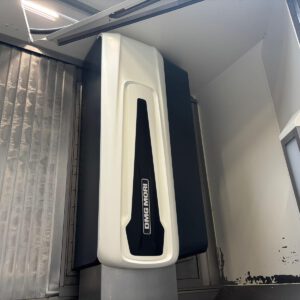

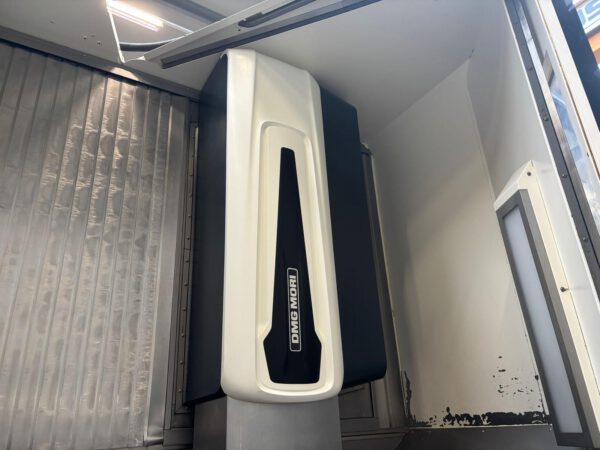

Hauptspindel:
Drehzahl: 20.000 U/min
Antriebsleistung (40/100%): 25 / 35 kW
Drehmoment: 130 / 86 Nm

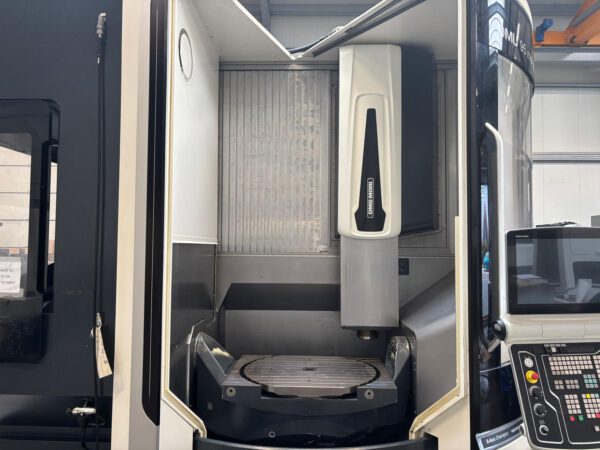

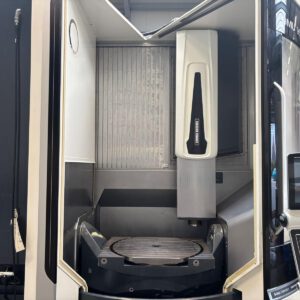

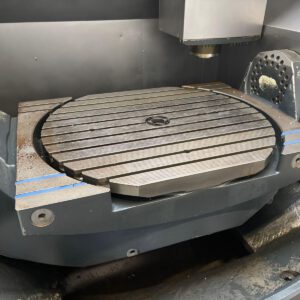

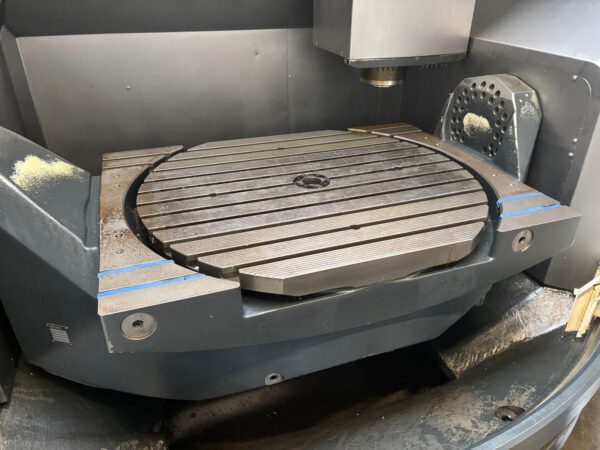

Arbeitstisch:
Tischdurchmesser: C-Achse 850 x 750 mm integriert in starrem Tisch 1.000 mm x 750 mm
max. Tischbelastung: 1.000 kg
max. Werkstückabmessungen: d 1.040 mm (einspannbar) / d 850 mm (bearbeitbar), h 590 mm

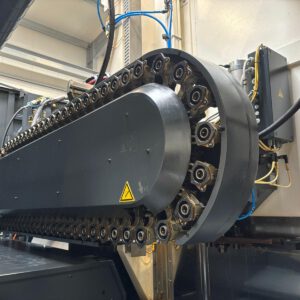

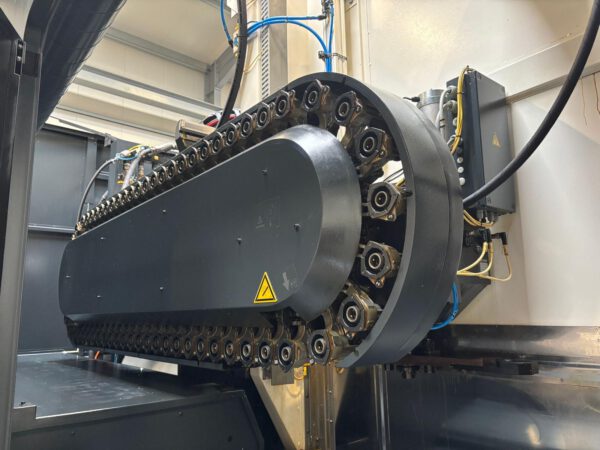

Werkzeugwechsler:
Werkzeugaufnahme: HSK-63A
Anzahl der Werkzeugplätze: 60 Pos.
Wechselzeit Span-zu-Span: 5,9 s
max. Werkzeugdurchmesser: 80 / 160 mm
max. Werkzeuglänge: 420 mm
max. Werkzeuggewicht: 8 kg
Eilgang:
Eilganggeschwindigkeit (x/y/z): 40 m/min
max. Vorschubgeschwindigkeit (x/y/z): 40.000 mm/min

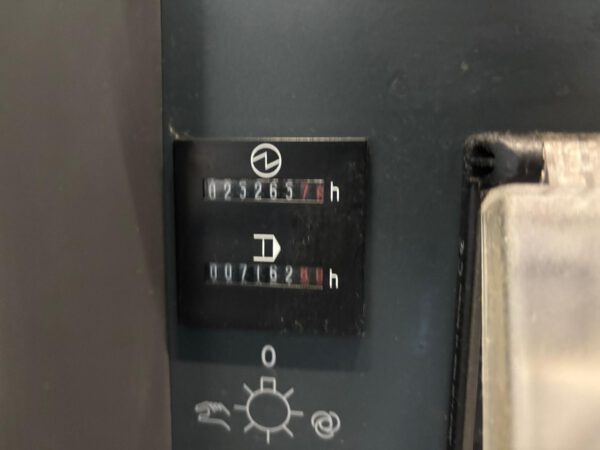

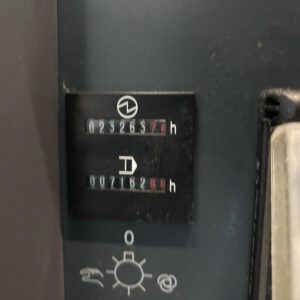

Einschaltstunden: ca. 25.270 h
Betriebsstunden: ca. 7.170 h
Technische Merkmale und Zubehör:
– Werkzeugwechsler für Doppelgreifer
– MPC – Maschinenschutzsteuerung (Machine Protection Control)
– Economic Production Package (GER / EU)
– Produktionspaket:
– Kratzplattenförderer mit Kühlmittelanlage 600 l
– Papierbandfilter
– Interne Kühlmittelzufuhr, 40 bar / 23 l/min, durch die Spindelmitte (AD)
– Externe Kühlmittelzufuhr, 4 bar – 40 l/min (theoretische Pumpenleistung)
– Spänespülung in der Kabinentür (keine Standard-Kühlmittelanlage)
– Sprühpistole zur Spanreinigung
– Luftblas-Kühlung durch die Spindelmitte, anwählbar über M-Funktion
– Spänespülung in der Kabinentür: 1,5 bar / 60 l/min (theoretische Pumpenleistung, empfohlen bei großem Späneaufkommen)
– Kühlmittel-Ringdüse für den Vertikalkopf: 16 Wasserstrahlen, 7 Luftstrahlen
– Mechanische und elektrische Schnittstelle für Öl- und Emulsionsnebelabscheider
– Infrarot-Messtaster, Typ Renishaw PP60 optisch (OMP 60)
– Werkzeugmessung im Arbeitsraum, Blum Laser DIGILOG
– 3D quickSET-Vorbereitung
– SGS – Spindelwachstumssensor (Spindle Growth Sensor)
– Erhöhte Genauigkeit

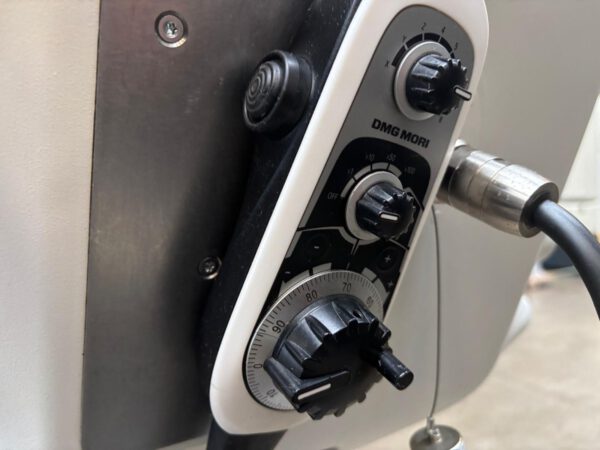

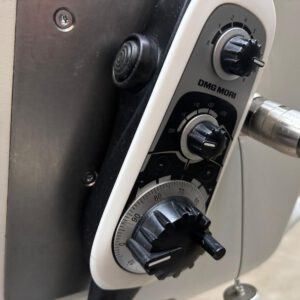

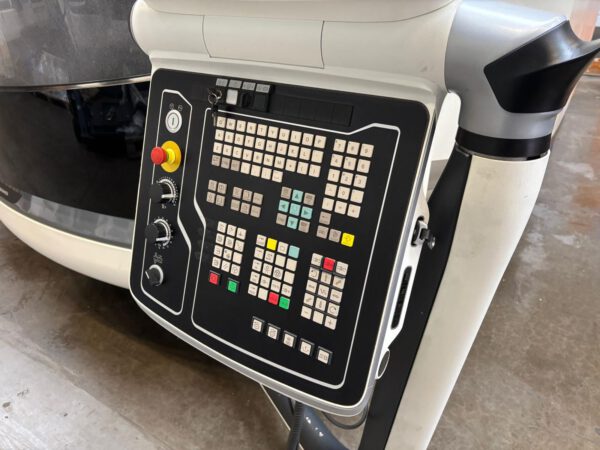

– Elektronisches Handrad
– ATC (Application Tuning Cycle), programmierbare Vorschubparameterwahl für die Bearbeitungsaufgabe: Genauigkeit / Oberfläche / Geschwindigkeit
– DECKEL MAHO Paket MDynamics
– IoTconnector
– Machine Data Connector (MDC)
– NETservice
– SERVICEcamera
– 3D-Datenmodell im STEP-Format zur Integration in ein CAD-System
Zubehör, abgebildete Werkzeuge sowie Spannmittel sind nur im Lieferumfang enthalten, sofern dies in den Zusatzinformationen ausdrücklich angegeben ist.
Technische Daten und Angaben sind unverbindlich; Änderungen, Irrtümer sowie Zwischenverkauf vorbehalten.
