Beschreibung
Technische Daten:
Verfahrwege:
x- Achse: 550 mm
y- Achse: 550 mm
z- Achse: 510 mm
Hauptspindel:
Drehzahlbereich – Hauptspindel: 20 – 12.000 U/min
Antriebsleistung – Hauptspindel (100/40%): 13 / 9 kW
Drehmoment: 83 / 57 Nm

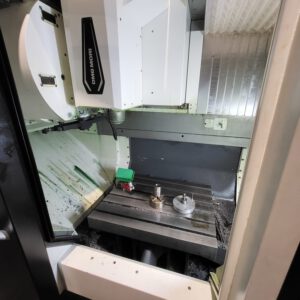

Arbeitstisch:
Aufspannfläche: 850 x 650 mm
Max. Tischbelastung: 600 kg
Werkzeugwechsler:
Anzahl der Werkzeugplätze: 24 Pos.
Werkzeugaufnahme: SK 40
Vorschübe:
Eilgang (x/y/z): 30 m/min

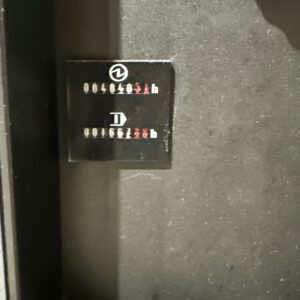

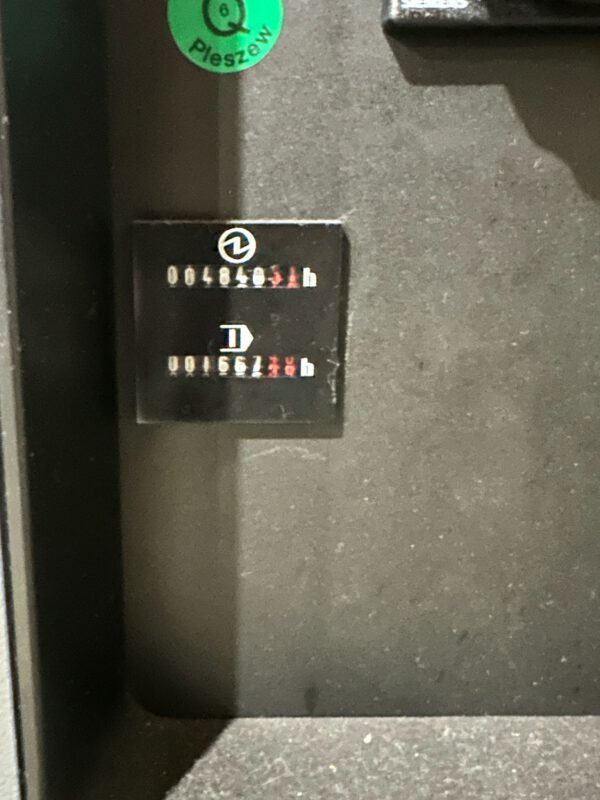

Betriebsstunden: ca. 4.850 h
Spindelstunden: ca. 1.670 h
Technische Merkmale & Zubehör:
– 3D Datenmodell in STEP- Format
– Späneförderer
– Renishaw Messtaster- Kit
– Kühlmittelspritzpistole
– Kabinendach
– Innere Kühlschmierstoffzuführung (IKZ) 20 bar
– Bett- Spülung über M- Funktion
– Mechanische Vorbereitung für Ölnebelabscheider
– 4. Achse Paket, beinhaltet:
– Drehtisch Lehmann EA-510.L NE mit indirektem Messsysrem
– Elektrische u. pneumatische Vorbereitung
– Software-Vorbereitung für die Drehtischbearbeitung
– TRACYL Software für Mantelflächenbearbeitung
– Schwenkzyklus (Zyklus 800)
– Haltemoment Spindelklemmung: 800 Nm
– Max. Drehzahl: 65 U/min
– Spitzenhöhe 150 mm
– Drehtisch zur Platzierung längs der X-Achse auf der rechten Seite des Arbeitstisches
– Handspannfutter (Dreibacken) Durchmesser 160 mm für NC-Drehtisch
– Reitstock manuell für NC-Drehtisch (Hub: 40 mm; Spitzenhöhe 150 mm, MK3)
– Tropenpaket, bestehend aus:
– aktives Kühlaggregat für Schaltschrank
– zusätzlicher Ventilator im Bedienpult
– Blasluft extern und intern durch die Spindelmitte
– Externes elektronisches Handrad
– 10 freie M- Funktionen
Zubehör, abgebildete Werkzeuge sowie Spannmittel sind nur im Lieferumfang enthalten, sofern dies in den Zusatzinformationen ausdrücklich angegeben ist.
Technische Daten und Angaben sind unverbindlich; Änderungen, Irrtümer sowie Zwischenverkauf vorbehalten.
