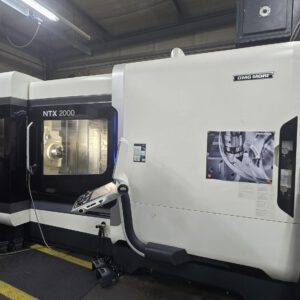

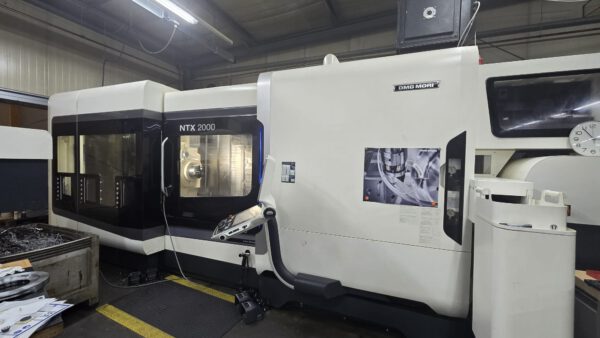

Beschreibung
Technische Daten:
Max. Drehdurchmesser: 670 mm
Drehlänge: 1.538 mm
Stangendurchlass: max. 65 mm
Verfahrwege:
x1- Achse: 675 mm
y- Achse: + / – 150 mm
z1- Achse: 1.562 + 164 mm
b- Achse: + / – 120 °
a- Achse: 1.542 mm

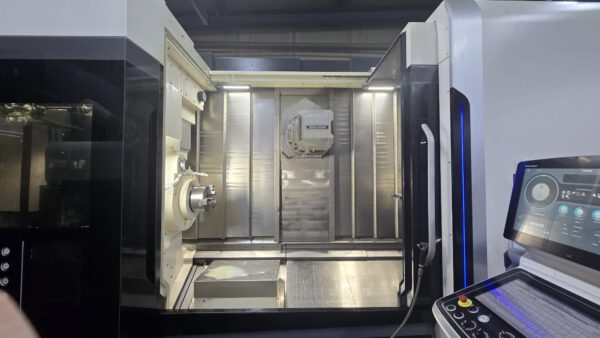

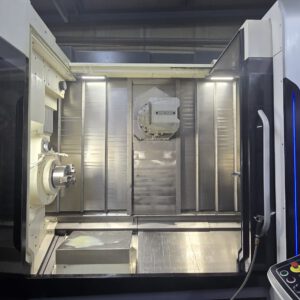

Hauptspindel:
Max. Drehzahl: 5.000 U/min
Antriebsleistung: 15/ 15/ 11 kW
Spindeldurchlass: Ø 73 mm
Drehmoment: 421/ 302/ 256 Nm

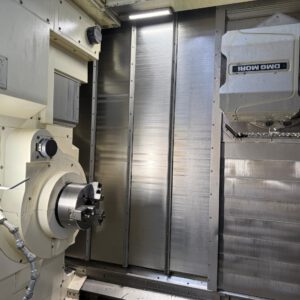

Gegenspindel:
Max. Drehzahl: 5.000 U/min
Antriebsleistung: 15/ 15/ 11 kW
Spindeldurchlass: Ø 73 mm
Drehmoment: 421/ 302/ 256 Nm

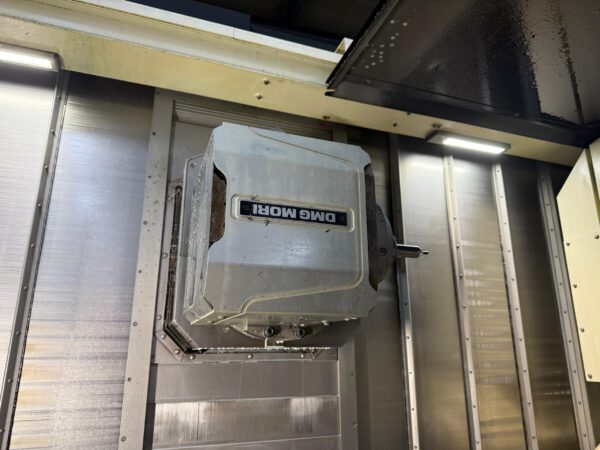

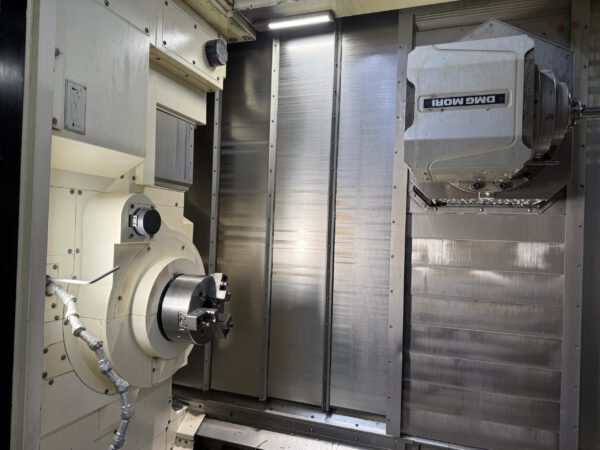

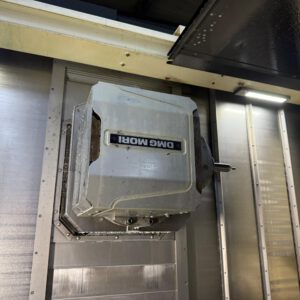

Frässpindel:
Drehzahlbereich: 0 – 20.000 U/min
Werkzeugaufnahme: Capto C6
Anzahl der Werkzeugplätze: 114 Pos.
Vorschubgeschwindigkeit:
x- Achse: 50 m/min
y- Achse: 40 m/min
z- Achse: 50 m/min
a- Achse: 36 m/min
b- Achse: 100 U/min
Hohlspanneinrichtung: Ø 67 mm

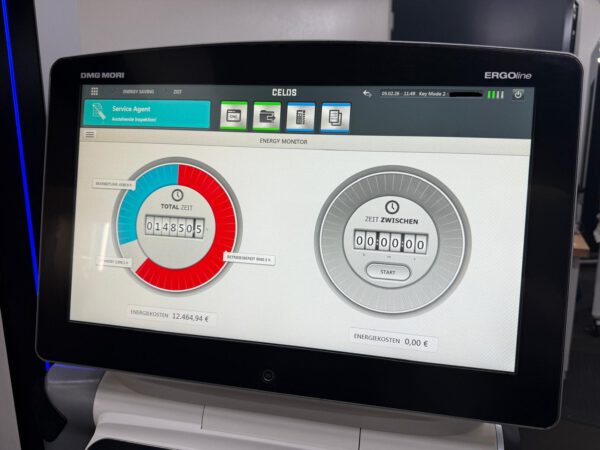

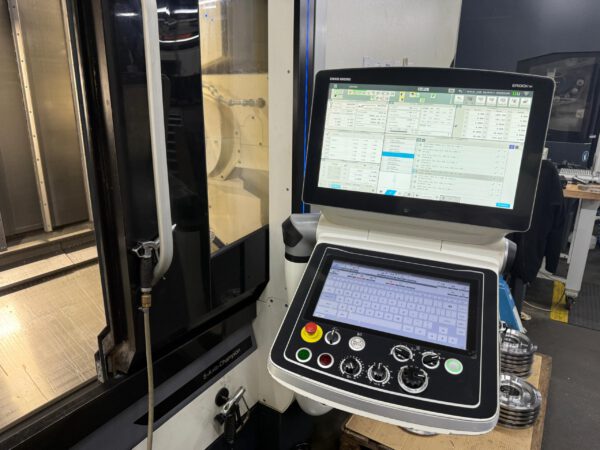

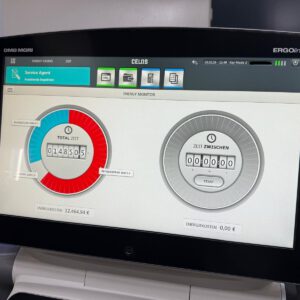

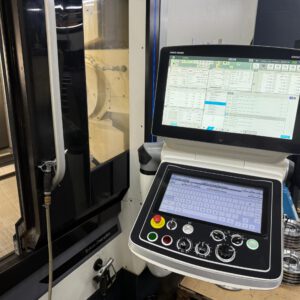

Betriebsstunden: ca. 9.100 h
Spindelstunden: ca. 4.600 h
Technische Merkmale und Zubehör:
– Hoch-/ Niederdruck- Spannfuttersystem für Haupt- u. Gegenspindel; programmierbare, hydr. 2-
Stufen- Spanndruckregulierung

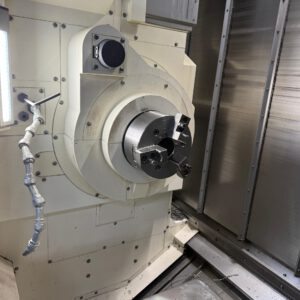

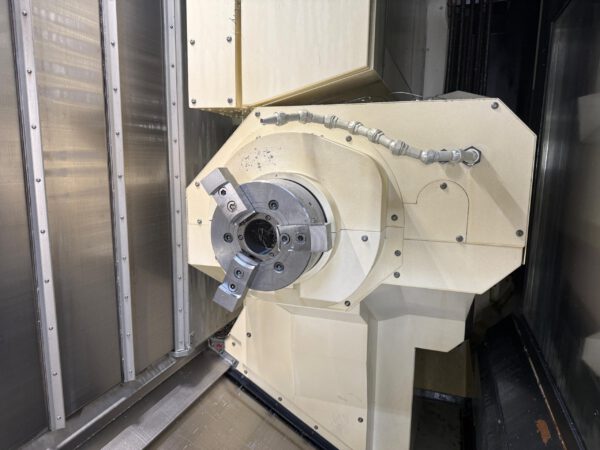

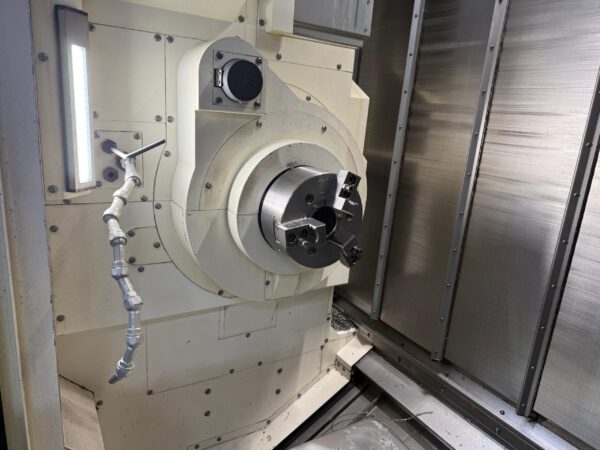

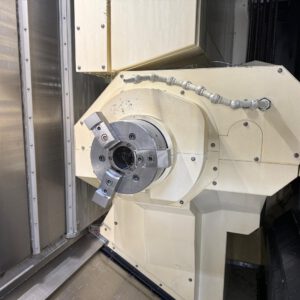

– 8″ Hohl-Spannfutter Ø210 mm, Hydr. 3-Backen-Spannfutter Fabr. Kitagawa BB208A621 an Haupt- u.
Gegenspindel, inkl. Hohl- Spannzylinder
– Doppelfußschalter mit Schutzhaube
– B- Achse mit 0,0001° Positionierung
– Reitstockfunktion für die Gegenspindel
– Selbstzentrierende hydraulische Lünette, Zentrierdurchmesser 20 – 165 mm, Fabr. SMW SLU-X3.1
– Maschine ausgelegt auf Kühlmittel- Emulsionen
– Scharnierband- Späneförderer
– Kühlmittelpistole
– Kühlmitteldusche am Spannfutter der Haupt- u. Gegenspindel
– Druckluft- Abblassystem für Spannfutter an Haupt- u. Gegenspindel
– Kühlmittelzuführung durch die Gegenspindel
– Ölabscheider als Band- Skimmer
– IKZ, Kompaktfilteranlage/ Papierbandfilter Knoll KF110/700, 70 bar, Tank 700 l
– Direkte Wegmesssysteme
– Spindelsensor-Messsystem mit Funk-Signalübertragung, Renishaw RMP 60
– Automatischer Werkzeugmesstaster für die Dreh- Fräs- Spindel
– EtherNet I/P Schnittstelle
– Elektrisches I/F für Mehrkanal- Stangen- Vorschub-/ Lader Verdrahtung auf Klemmenblock
– Luftfilter- Einheit zur Trocknung und Ölabscheidung
– 10 zusätzliche M- Befehle
– 95 kVA Dreiphasen-Spartransformator
– 3D quickSET
– Fräsfunktion von Taschen und Inseln
– Schnelle Festzyklen
– Programmneustart
– Optionales Überspringen eines Programm- Satzes
– Werkstückentlader mit Förderband und Auffangschale
Zubehör, abgebildete Werkzeuge und Spannmittel gehören nur zum Lieferumfang, wenn dies in den Zusatzinformationen vermerkt ist.
Änderungen und Irrtümer in den technischen Daten und Angaben, sowie Zwischenverkauf vorbehalten!
