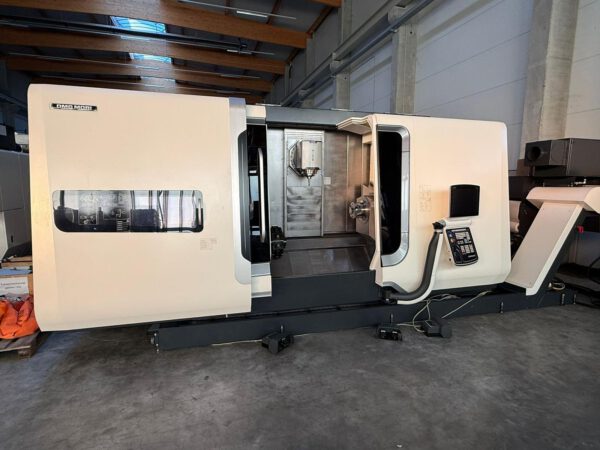

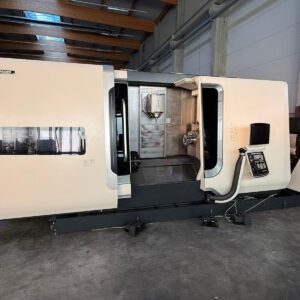

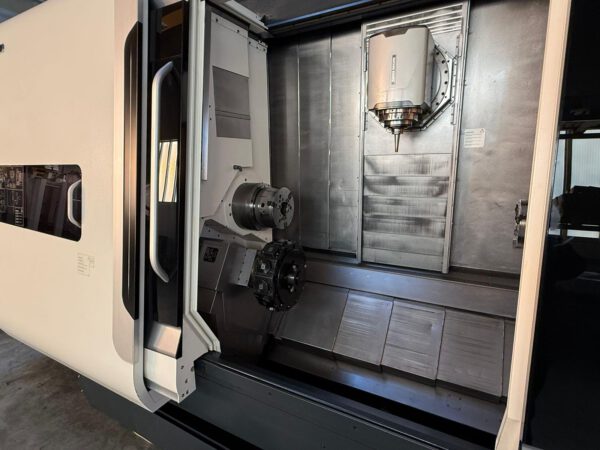

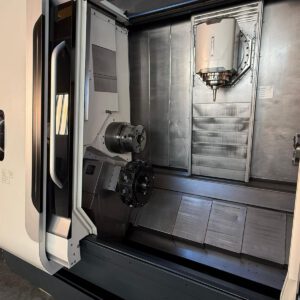

Beschreibung
Technische Daten:
Max. Werkstückdurchmesser: 700 mm
Drehlänge: 1250 mm
Stangendurchlass: max. 102 mm
Verfahrwege:
x- Achse: 700 mm
z- Achse: 1300 mm
y- Achse: +/- 210 mm
b- Achse: +/- 120 °
Hauptspindel: ISM 102
Max. Drehzahl: 4.000 U/min
Antriebsleistung: 33/ 40 kW
Drehmoment: 580/ 700
Gegenspindel: ISM 76
Max. Drehzahl: 5.000 U/min
Antriebsleistung: 25/ 32 kW

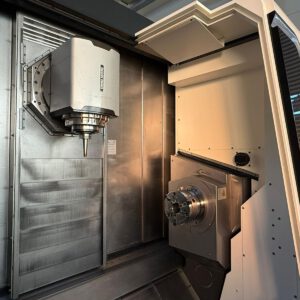

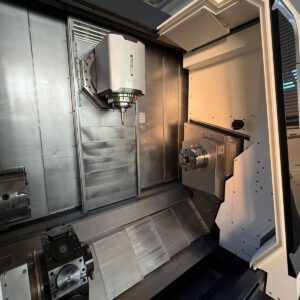

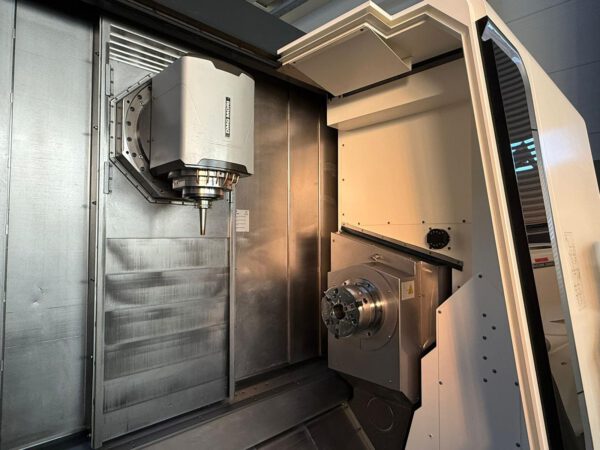

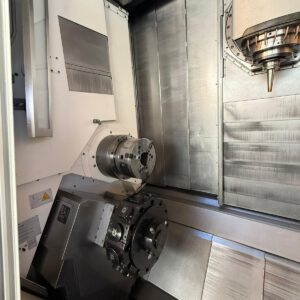

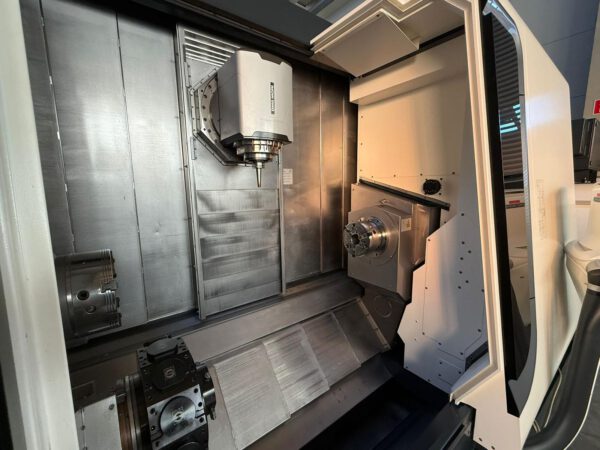

Frässpindel:
Drehzahlbereich: 0 – 12.000 U/min
Antriebsleistung: 27/ 36 kW
Werkzeugaufnahme: HSK-A 63
Anzahl der Werkzeugplätze: 36 Pos.
Drehmoment: 160/ 220 Nm
Teilhohlspannvorrichtung: Ø 104 x 848 mm

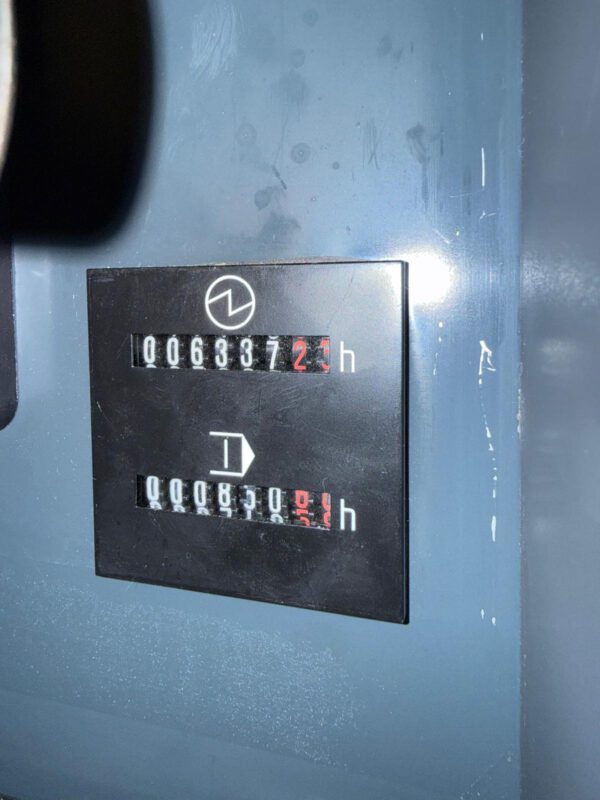

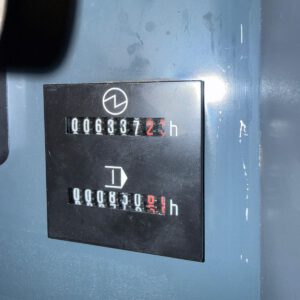

Betriebsstunden: ca. 15.510 h
Spindelstunden: ca. 3.900 h
Technische Merkmale & Zubehör:
– Absolute, direkte Wegmesssysteme in x-, y- und z1- Achse
– Kühlsystem für Spindelmotore, Motorkonsole, Dreh-Frässpindel, b- Achs-Torquemotor
– USB- Schnittstelle, Ethernet- Schnittstelle
– Differenzdruckspannung für die Hauptspindel
– Dreibacken- Kraftspannfutter mit Bohrung, Typ THW PLUS 260-81, Fabrikat Schunk
– Dreibacken- Kraftspannfutter mit Bohrung, Typ THW PLUS 215-66, Fabrikat Schunk

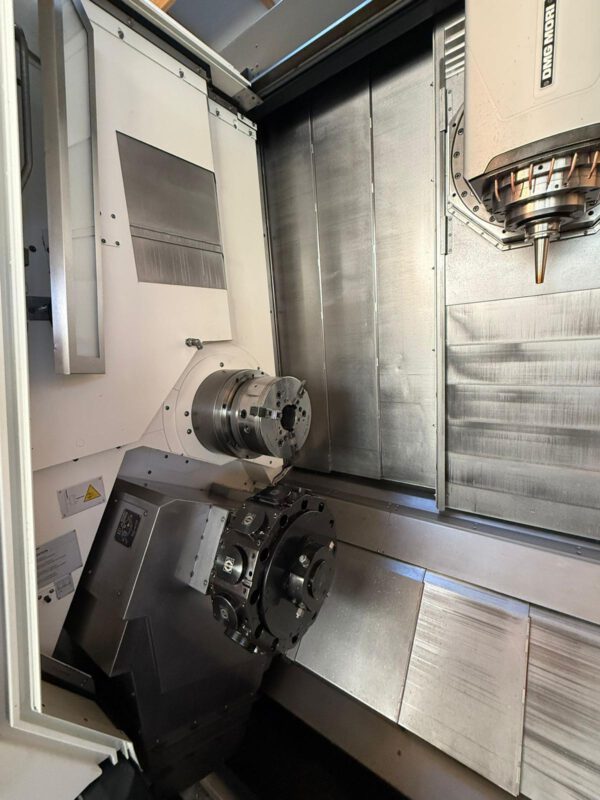

-12- fach Sternrevolver, bestehend aus:
– Antriebsleistung 8/ 10 kW
– Drehmoment 22/28 Nm (100%/40% ED)
– Max. Drehzahl 4000 min-1
– Werkzeugaufnahme nach DIN 69880
– Zylinderschaftdurchmesser 40 mm
– Lage der angetriebenen Werkzeugstationen 12 x 30°
– Kreuzschlitten unten (x2, z2) AC-Servoantriebe mit Kugelgewindetrieben, absolute, direkte Wegmesssystem
– Hydraulische Klemmung y1- Achse
– Reitstockfunktion für die Gegenspindel, inkl. Fußschalter

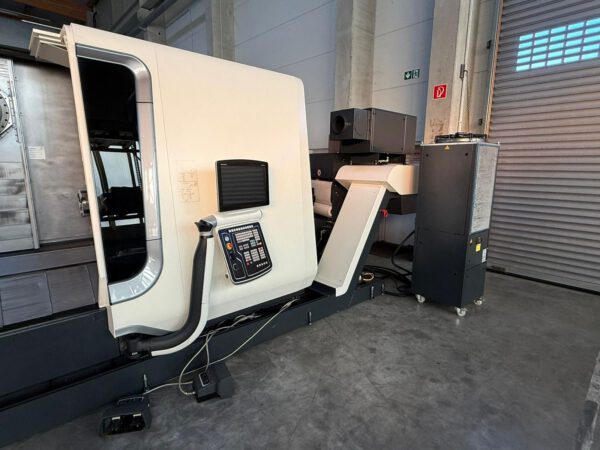

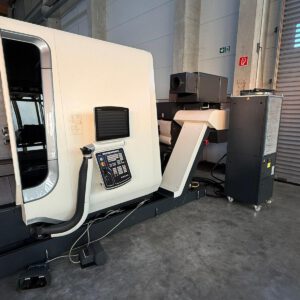

– Scharnierbandförderer
– Verlängerung des Auswurftrichters am Späneförderer um 300 mm
-Kühlmittelanlage 8/ 20/ 80 bar, bestehend aus:
– Kühlmittelbehälter 980 I, 8 bar/80 l/min, 20 bar/401/min und 80 bar/20 l/min mit frequenzgeregelten Pumpen über M- und H- Funktion anwählbar, mit Zuführung durch den Werkzeugträger
– Der Druck der 8 bar und 20 bar Pumpe kann über M-Funktionen aktiviert werden
– Der Druck der 80 bar Pumpe kann von 20 – 80 bar über H-Funktion variiert werden
– Bandfilteranlage Filterfeinheit 40 um
– Eintauchkühler 4,5 kW
– Hebepumpe mit Niveauüberwachung
– Hochdruck- Kühlmitteleinrichtung, bestehend aus:
– Erweiterung 8/ 20/ 80 bar für den unteren Revolver
– inkl. Drehverteiler im unteren Revolver für 80 bar an 4 Werkzeugplätzen
Kühlmittelzuführung durch die Gegenspindel
Kühlschmierstoff und Druckluft umschaltbar an den Spindeln über M- Funktion
Kühlmittelspritzpistole
Scheibenreinigung der Sicherheitsscheibe der Arbeitsraumtür mit Druckluft
Mechanischer Ölnebelabscheider
Werkstückmesstaster RMP60, Renishaw
Automatische Arbeitstür, elektrisch
5- Achsen Simultanbearbeitung
Technologiezyklus für den Einsatz einer mitlaufenden Zentrierspitze auf dem Revolver
Technologiezyklus zur Anwendung einer alternierenden Drehzahl
Technologiezyklus zum Abstechen des Werkstücks über die y- Achse
3D- quickSET für Turn- Mill Maschinen
3D- Datenmodell des Arbeitsraums
Vorbereitung für Toolscope
Vorbereitung für AFC
Vorbereitung Kollisionsüberwachung
Zubehör, abgebildete Werkzeuge sowie Spannmittel sind nur im Lieferumfang enthalten, sofern dies in den Zusatzinformationen ausdrücklich angegeben ist.
Technische Daten und Angaben sind unverbindlich; Änderungen, Irrtümer sowie Zwischenverkauf vorbehalten.
