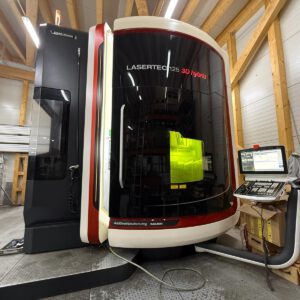

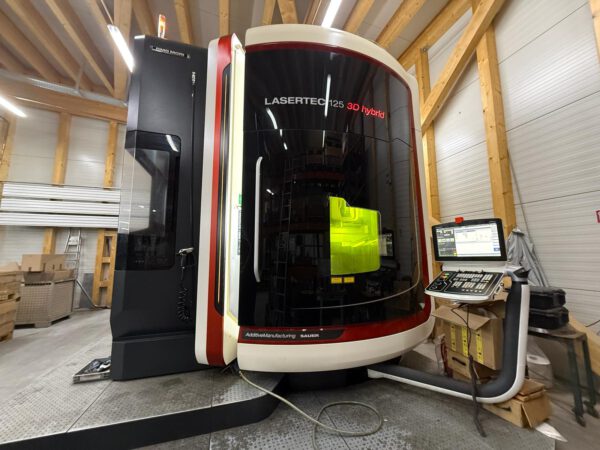

DMU 125 monoBlock / Lasertec 3D Hybrid

Beschreibung

Technische Daten:
Verfahrwege:
x- Achse: 1.335 mm
y- Achse: 1.250 mm
z- Achse: 900 mm
Drehbereich: 360°
Schwenkbereich: + / – 120°

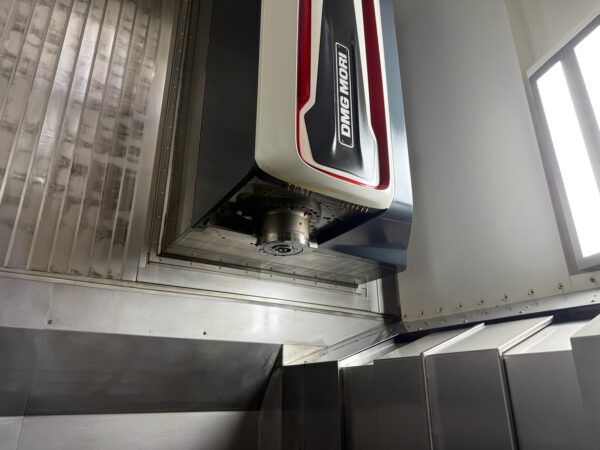

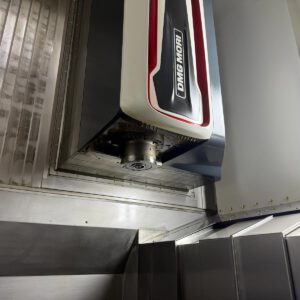

Hauptspindel:
Max. Drehzahl – Hauptspindel: 20.000 U/min
Antriebsleistung – Hauptspindel (100/40%): 35 / 25 kW
Max. Drehmoment: 130 / 86 Nm

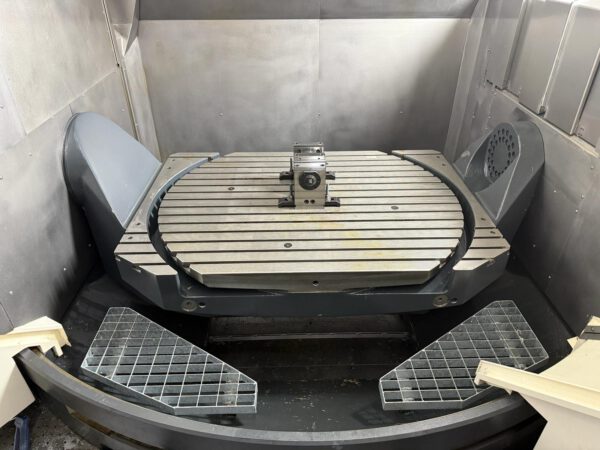

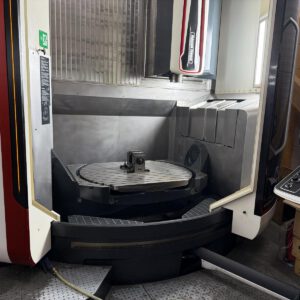

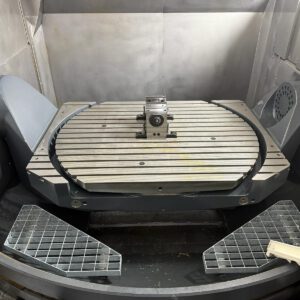

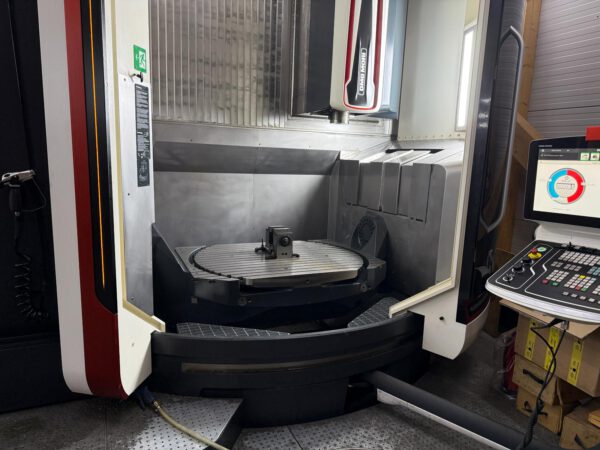

Rundtisch:
Tischdurchmesser: c- Achse 1.250 x 1.000 mm integriert in
starrem Tisch 1.400 x 1.000 mm
Max. Tischbeladung: 2.000 kg

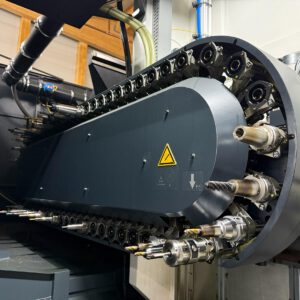

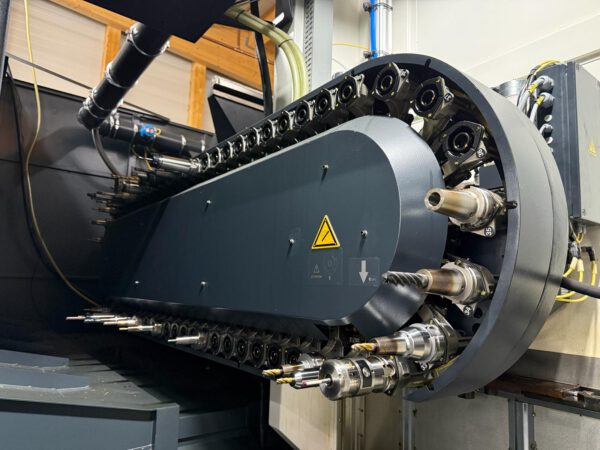

Werkzeugwechsler:
Werkzeugaufnahme: HSK- 63A
Anzahl der Werkzeugplätze: 60 pos
Max. Werkzeugdurchmesser: 80 / 160 mm
Lebtzz Rajyz Si Tsgjhf
Max. Werkzeuglänge: 500 mm
Wechselzeit Span – Span: 6,5 sec

Vorschübe:
Eilgang: 40 m/min

Laser Spezifikation:
Laser Typ: Fasergeführter Diodenlaser
Leistung: 2.500 W
Faserdurchmesser: 600 μm, NA 0,22
Wellenlänge: 1.030 +/- 10 nm
Fokuslänge: 200 mm
Strahlgüte: 66 mm mrad
Leistungsstabilität: max +/- 2% (2h)
Incl. Pilotlase: 600 – 700 nm

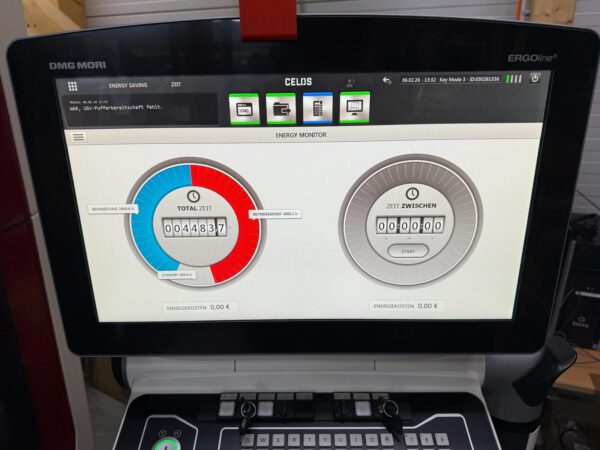

Betriebsstunden: ca. 4.500 h
Spindelstunden: ca. 1.910 h

Technische Merkmale & Zubehör:
– Automatisiertes Ein- und Auswechseln des Laserbearbeitungskopfs zum Laserauftragen bzw. zur Fräsbearbeitung

– Produktionspaket, bestehend aus:
– Kratzbandspäneförderer
– Kühlmittelanlage, Tank 600 l

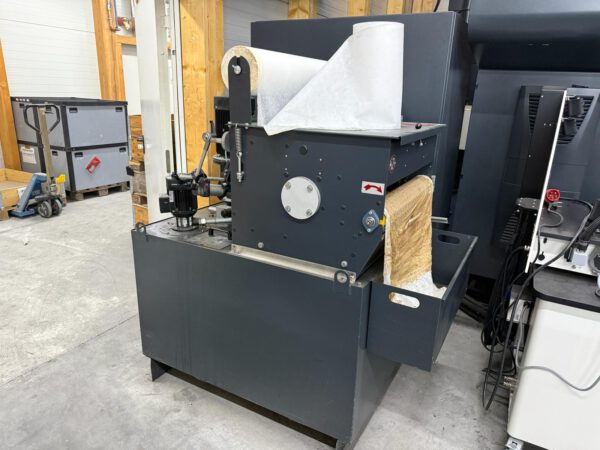

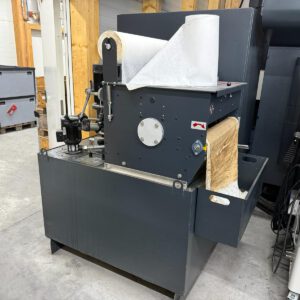

– Papierbandfilter
– IKZ 40 bar
– Spänespülung in Arbeitsraumtür

– Spülpistole, 3 bar

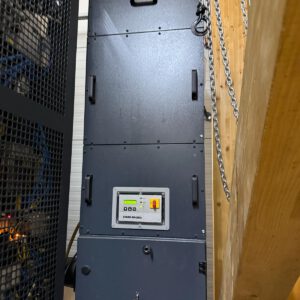

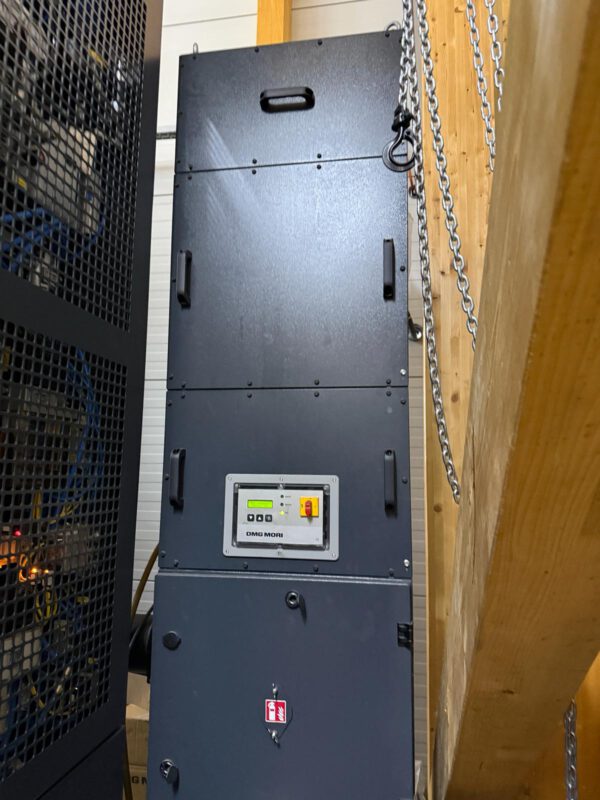

– Öl- und Emulsionsnebelabscheideanlage
– Kühleinrichtung Blasluft durch Spindelmitte
– Messtaster Infrarot, Fabr. Renishaw PP60 optical (OMP60)
– Werkzeugvermessung im Arbeitsraum, Fabr. Blum Laser
– Vorbereitung 3D quickSET
– MPC – Machine Protection Control
– Signallampe 4- farbig
– Optischer Pulverförderraten- Sensor
– Automatische Arbeitsraumtür
– Trittrost

– Laser, bestehend aus:
– Bearbeitungsoptik mit Fokussierlinse
– Brennweite 200 mm
– Bearbeitungsdüse für Spotdurchmesser 3mm
– Wasser- Luft Kühlaggregat für Laser u. Bearbeitungskopf
– 2. Kollimationsoptik für Laserspotdurchmesser 1,6 mm
– Einrichtkamera für Laser-/ Düsenjustage
– inkl. Adaptive Prozessregelung
– inkl. Absaugung mit Nachfilterstufe
– aktives Laserschutzfenster

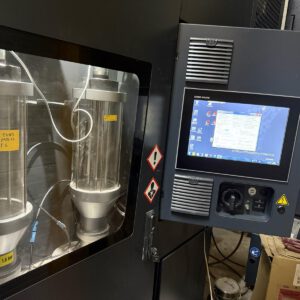

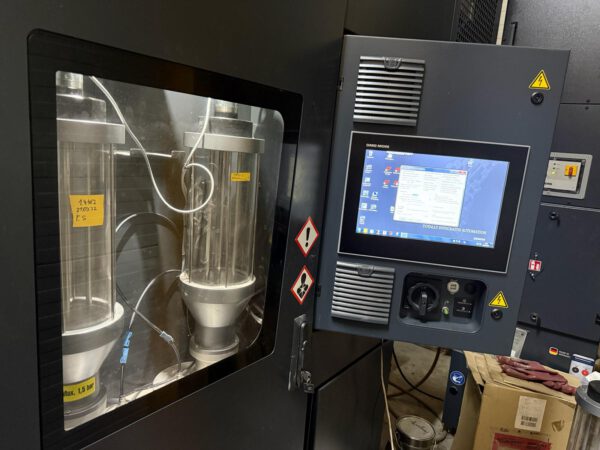

– Erweiterter Pulverförderer, bestehend aus:
– Twin System (zweikanalige Materialzuführung)
– Materialkapazität (2x): 5 l, Fördermenge: 0,5 – 15 g/min
– 2x Gasmassenflussregler für konstanten Materialaufbau
– Automatisches Umschalten bzw. Mischen durch gleichzeitigen Betrieb der beiden
Pulvertöpfe über NC-Befehle

– Pulverüberwachung und Laserkamera
– Elektronisches Handrad
– DECKEL MAHO Paket MDynamics
– ATC (Application Tuning Cycle)
– Sicherheitspaket für Netzausfall

Zubehör, abgebildete Werkzeuge und Spannmittel gehören nur zum Lieferumfang, wenn dies in den Zusatzinformationen vermerkt ist.
Änderungen und Irrtümer in den technischen Daten und Angaben, sowie Zwischenverkauf vorbehalten!
