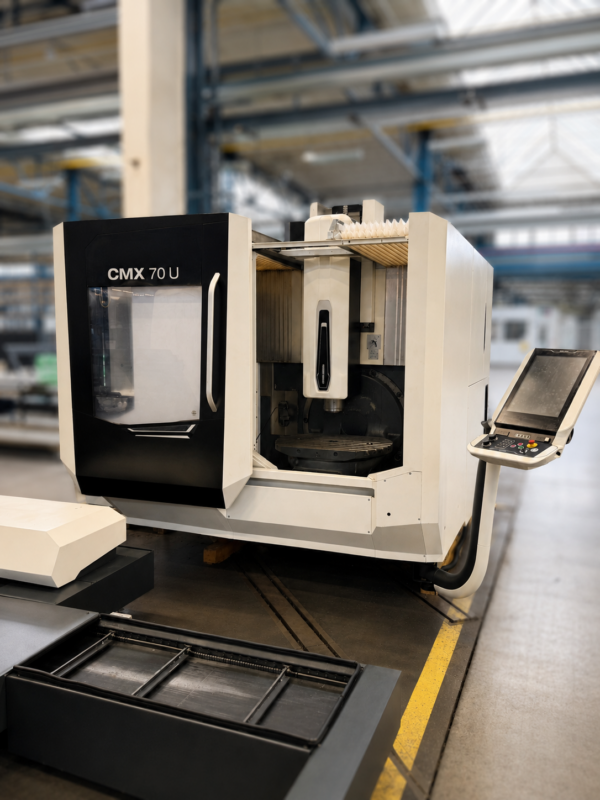

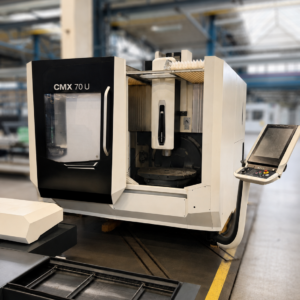

Beschreibung
Technische Daten:
Verfahrwege:
x- Achse: 750 mm
y- Achse: 600 mm
z- Achse: 520 mm
b- Achse: -10 bis +95 °
c- Achse: 360 °

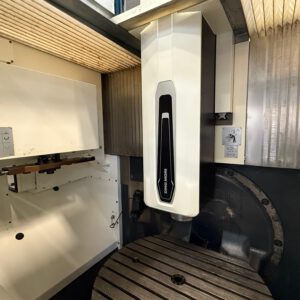

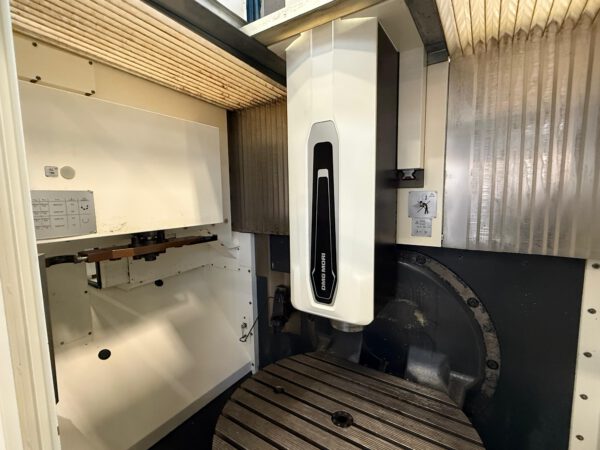

Hauptspindel:
Werkzeugaufnahme: SK 40
Drehzahlbereich – Hauptspindel: 20 – 15.000 U/min
Antriebsleistung – Hauptspindel (40/100%): 20 / 14,5 kW
Drehmoment – Hauptspindel (40/100%): 121 / 84 Nm

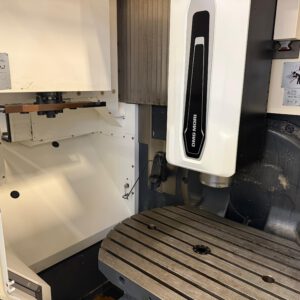

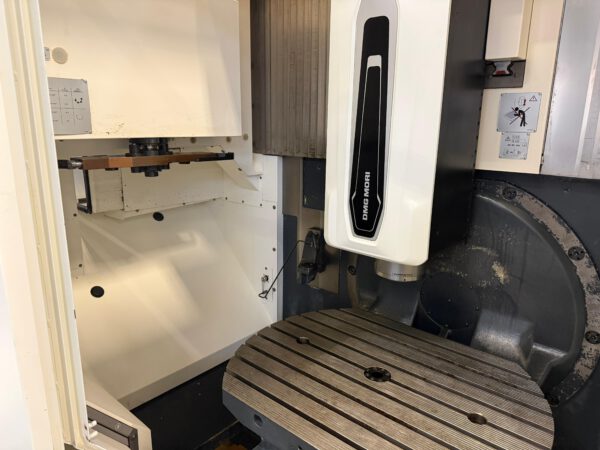

Arbeitstisch:
Tischgröße: D 800 x 620 mm

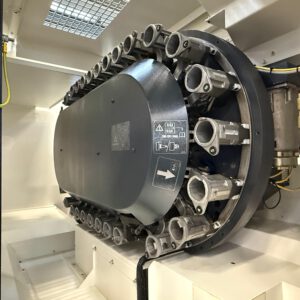

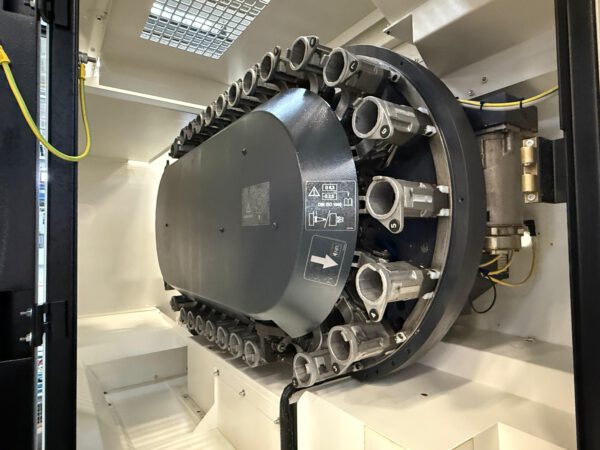

Werkzeugwechsler:
Anzahl der Werkzeugplätze: 30 Pos.
Max. Werkzeugdurchmesser: 80 / 130 mm
Max. Werkzeuglänge: 300 mm
Max. Werkzeuggewicht: 8 kg
Max. Beladung des Magazins: 120 kg
Vorschübe:
Eilgang (x/y/z): 30 m/min

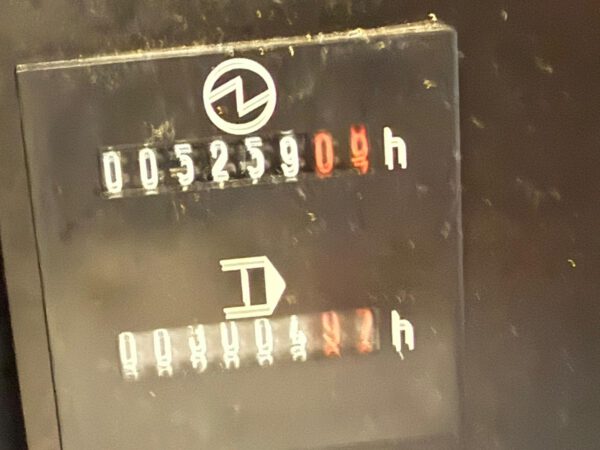

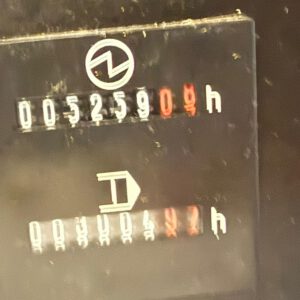

Betriebsstunden: ca. 5.300 h
Spindelstunden: ca. 3.010 h
Technische Merkmale & Zubehör:
– Direktes Wegmesssystem in x, y und z, inkl. Luftspülung
– Blasluftumschaltung über M- Funktion
– Späneentsorgungspaket, beinhaltet:
– Späneförderer, Tank 300 l
– Spritzpistole
– Signalleuchte, 4- farbig
– Tropenpaket, beinhaltet:
– Aktive Schaltschrankkühlung
– Zusätzlicher Kühler am Bedienpult
– Hydrauliköl-Temperatursensor
– Kühlaggregat 3,3 kW für den Hauptantrieb
– Vorbereitung für Ölnebelabscheider
– Messtaster- Kit, Fabr. Heidenhain, beinhaltet:
– TS460 Werkstückmesstaster
– Messzyklen
– Werkzeuglängen-/ Durchmesser- Kit, Fabr. Heidenhain, beinhaltet:
– TT160 zur Werkzeugvermessung
– Messzyklen, einschl. Werkzeugbruchüberwachung
– Automationspaket, beinhaltet:
– Be- und Entladung über automatische Magazintür
– Autom. Schließen des Werkzeugmagazins
– Kabinendach

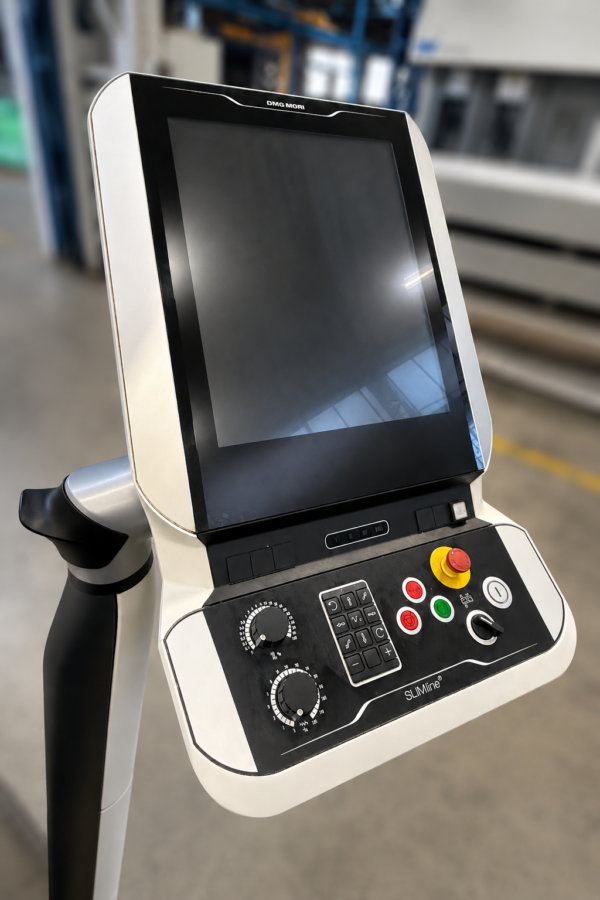

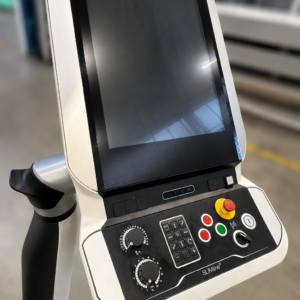

– Elektronisches Handrad
– ATC (Application Tuning Cycle)
– Vorbereitung 3D quickSET
Zubehör, abgebildete Werkzeuge und Spannmittel gehören nur zum Lieferumfang, wenn dies in den Zusatzinformationen vermerkt ist.
Änderungen und Irrtümer in den technischen Daten und Angaben, sowie Zwischenverkauf vorbehalten!
