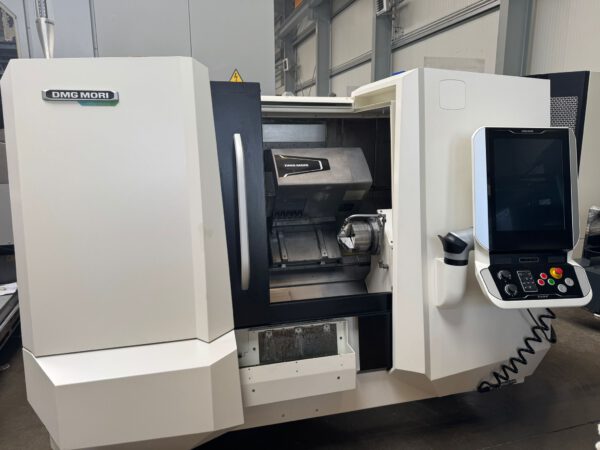

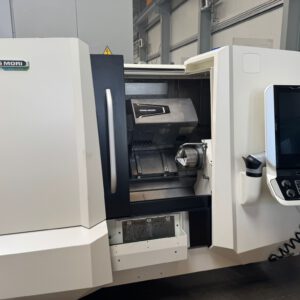

Beschreibung
Technische Daten:
Max. Drehdurchmesser: 320 mm
Abstand zwischen den Zentren: 780 mm
Stangendurchlass: max. 65 mm
Verfahrwege:
x-Weg: 185 mm
y-Weg: +/- 40 mm
z-Weg: 465 mm
Hauptspindel:
Spindeldrehzahl: 5.000 U/min
Antriebsleistung: 11/ 16,5 kW

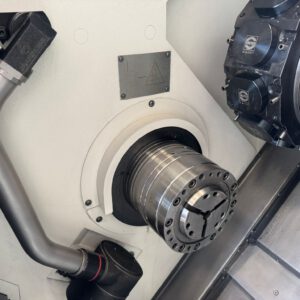

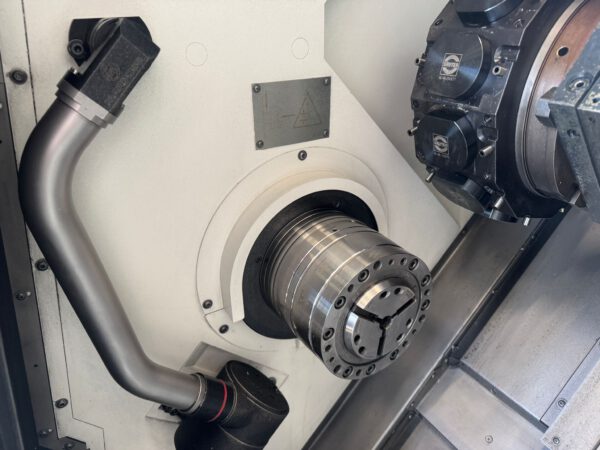

Gegenspindel:
Spindeldrehzahl: 5.000 U/min
Antriebsleistung: 12,6/ 16,2 kW

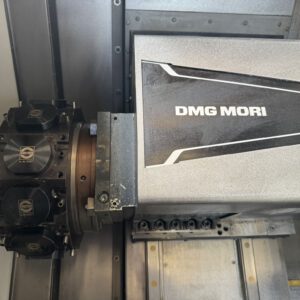

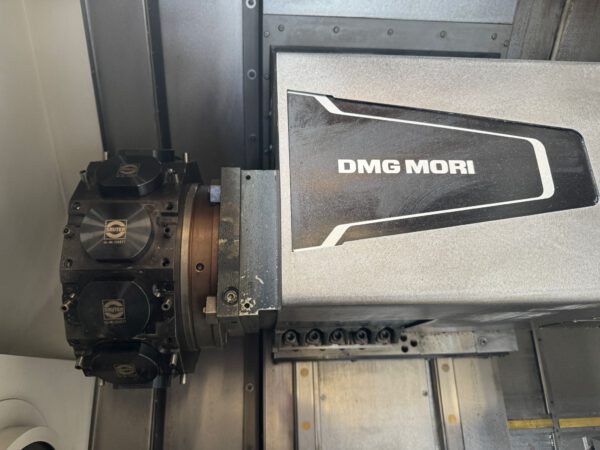

Anzahl der Werkzeugplätze: 12 Pos.
Werkzeugaufnahme: VDI 30

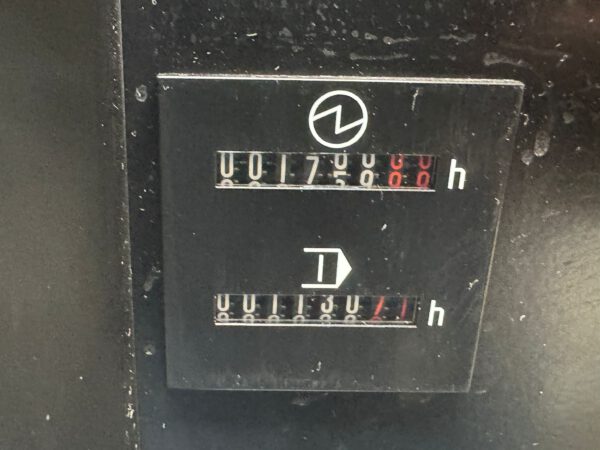

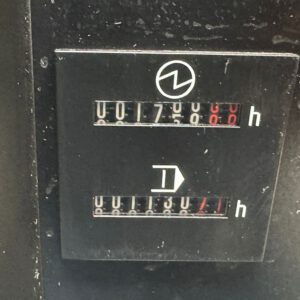

Betriebsstunden: ca. 1.760 h
Spindelstunden: ca. 1.130 h
Technische Merkmale & Zubehör:
– Direktes Wegmesssystem x- und y- Achse
– Externes elektronisches Handrad
– Stangenpaket & Schnittstelle, beinhaltet:
– Werkstückabholeinrichtung für Teile bis D65 x 200 mm, max. Werkstückgewicht 3 kg
– Anschluss für Stangenlader
– Späneförderer mit rechtsseitiger Entladung
– Signallampe 4- farbig
– Spannzangenfutter, Fabr. Hainbuch SPANNTOP nova combi
– Differenzdruckspannung für die Gegenspindel
– Externe Spannfutterspülung für die Gegenspindel
– Automatischer Werkstückauswerfer, Gegenspindel mit innerer Kühlmittelzufuhr für Spannmittelspülung

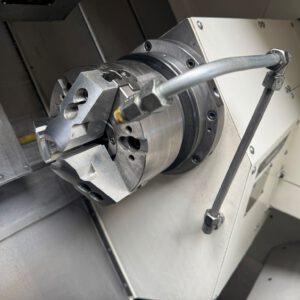

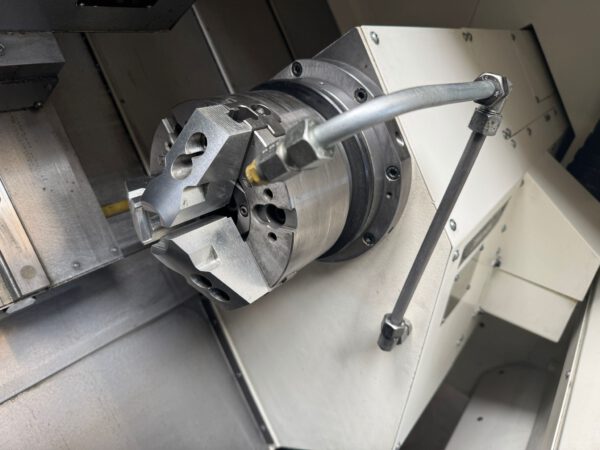

– Hydraulisches Dreibackenfutter, Fabr. SMW BB-D 175 für Gegenspindel
– Kühlmittelanlage 5 – 20 bar, beinhaltet:
– Hochdruckpumpe
– Doppel- Patronenfilter für Kühlschmiermittel
– Kühlmittelspritzpistole 5 bar
– Vorbereitung für Ölnebelabscheider
– Manuelle Werkzeugmesseinrichtung

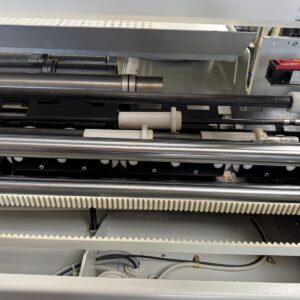

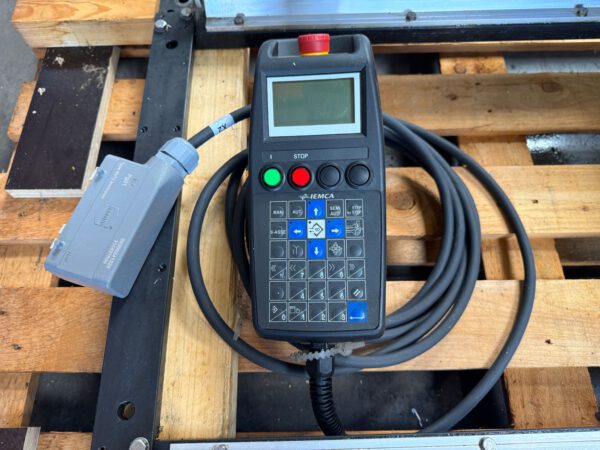

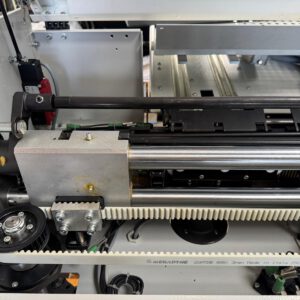

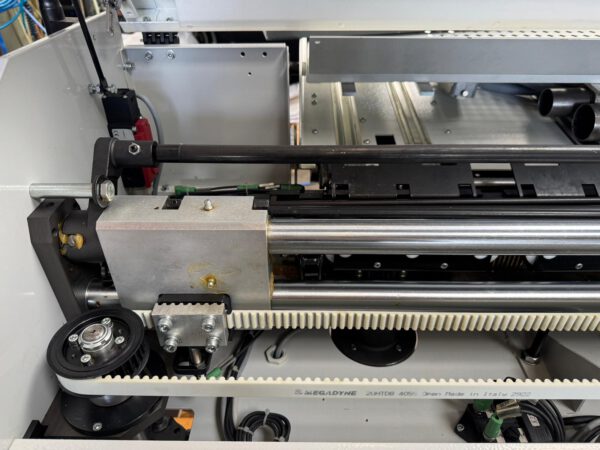

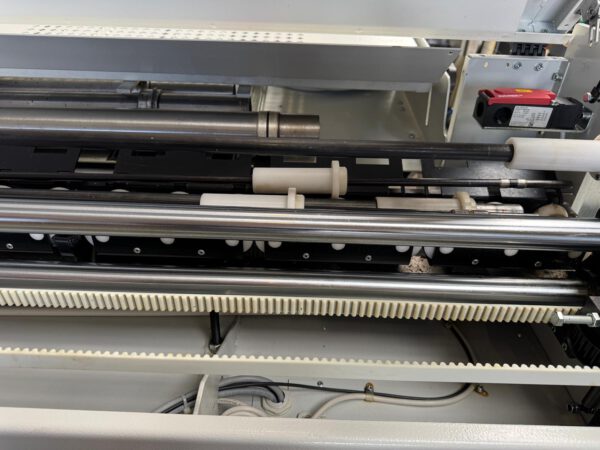

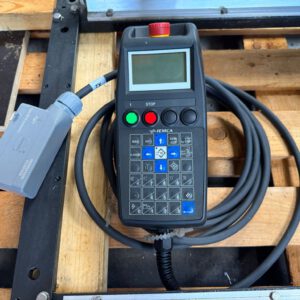

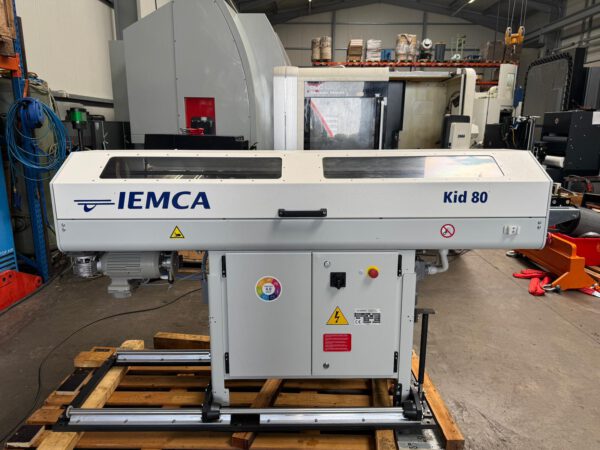

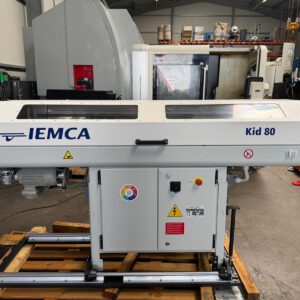

– Automatischer Stangenlader, Fabr. IEMCA KID80/16
– Teilbandförderer
– Technologiezyklus „Alternating Speed“
– Technologiezyklus „y- Axis parting“
– Technologiezyklus „Easy Tool Monitoring 2.0“
Zubehör, abgebildete Werkzeuge sowie Spannmittel sind nur im Lieferumfang enthalten, sofern dies in den Zusatzinformationen ausdrücklich angegeben ist.
Technische Daten und Angaben sind unverbindlich; Änderungen, Irrtümer sowie Zwischenverkauf vorbehalten.
